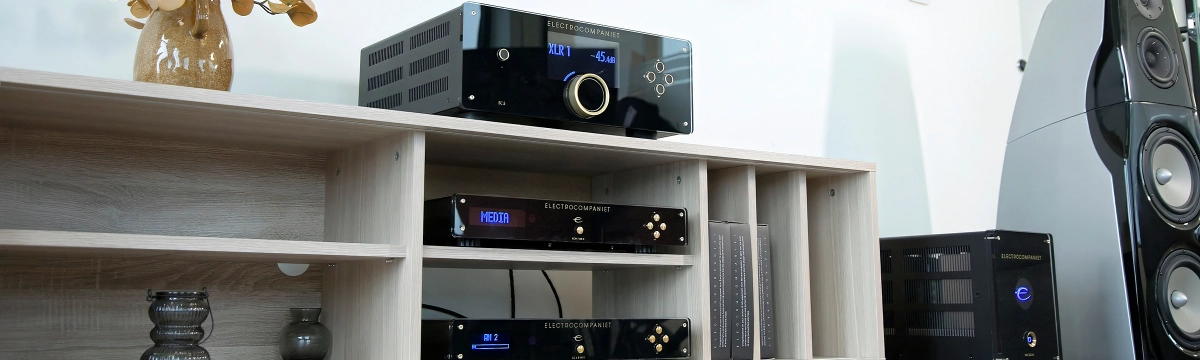

Referenční předzesilovač Electrocompaniet EC 5

Deset let nepřetržitého vývoje

Na trh přichází špičkový předzesilovač s bezkonkurenční čistotou zvuku. Po deseti letech pečlivého vývoje představuje společnost Electrocompaniet svůj revoluční model EC 5, mistrovské dílo, které díky průlomové vlastní technologii a mnoha významným vylepšením přináší nový rozměr integrity signálu a zároveň ctí klasickou estetiku značky.

Jeho srdcem je převratný, vlastní systém ovládání hlasitosti, čistě elektronická konstrukce bez mechanických součástí či relé, které by mohly zhoršovat kvalitu zvuku.
Tento technický zázrak udržuje konstantní délku signálové cesty bez ohledu na nastavenou hlasitost a poskytuje bezprecedentní transparentnost v 1000 krocích s rozlišením 0,1 dB.

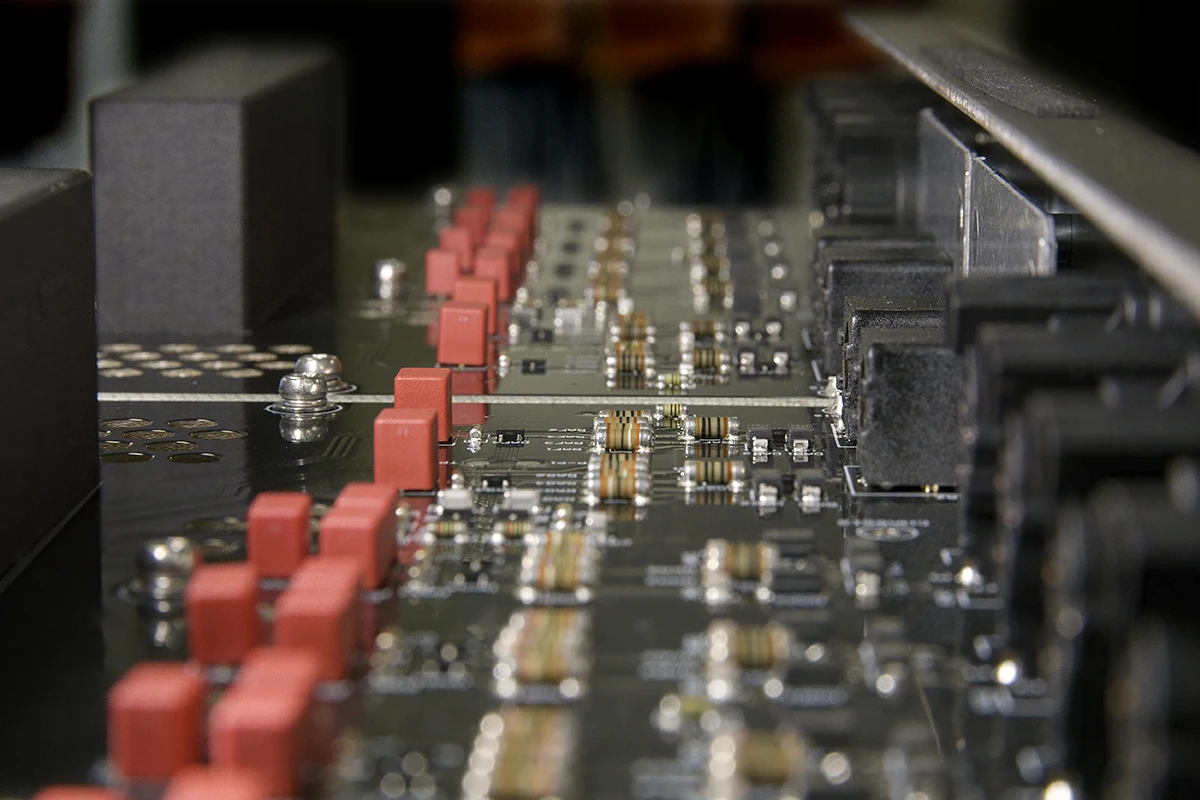

Plně diskrétní dual-mono obvody pracují po celou dobu v čisté třídě A a jsou napájeny nezávislými
zdroji pro každý kanál s několika stupni filtrace šumu a stabilizace. Dva samostatné toroidní transformátory o výkonu 80 VA a kondenzátory o kapacitě 15 000 μF na každý kanál zajišťují za jakýchkoli podmínek bezkonkurenční kvalitu zvuku.

Díky svým úžasným technickým parametrům, mezi něž patří kmitočtový rozsah 0,5 Hz – 450 kHz a neuvěřitelně nízká hodnota THD+N (0,0002 %), představuje model EC 5 vrchol v oblasti analogových předzesilovačů, kde elektronika ustupuje do pozadí a nechává vyniknout pouze hudbu.

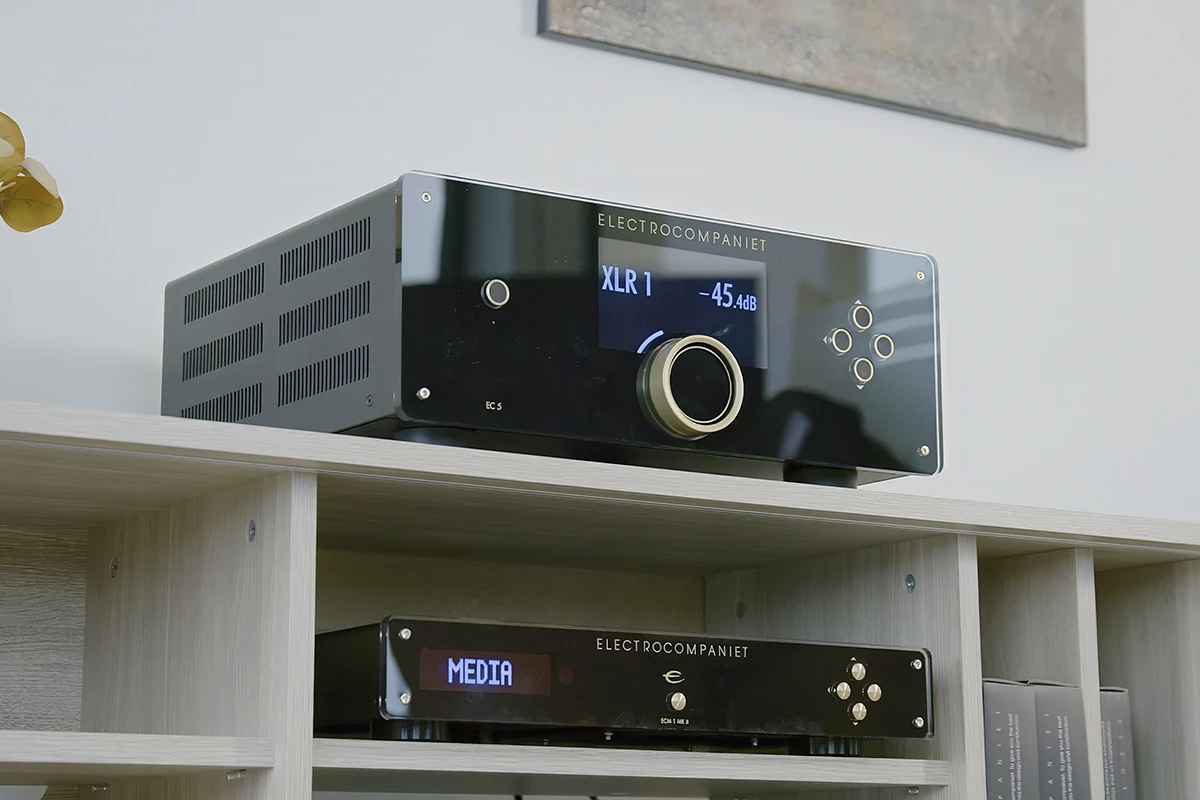

Triumfální návrat otočného ovladače hlasitosti, který je nyní dokonale integrován do akrylátového čelního panelu, přináší jak příjemný hmatový zážitek, tak přesné ovládání. Za elegantním 7palcovým barevným displejem se skrývá zařízení, které bylo navrženo jako dokonalé řídicí centrum pro vysoce ceněné výkonové zesilovače AW300M a AW800M.

Parametry

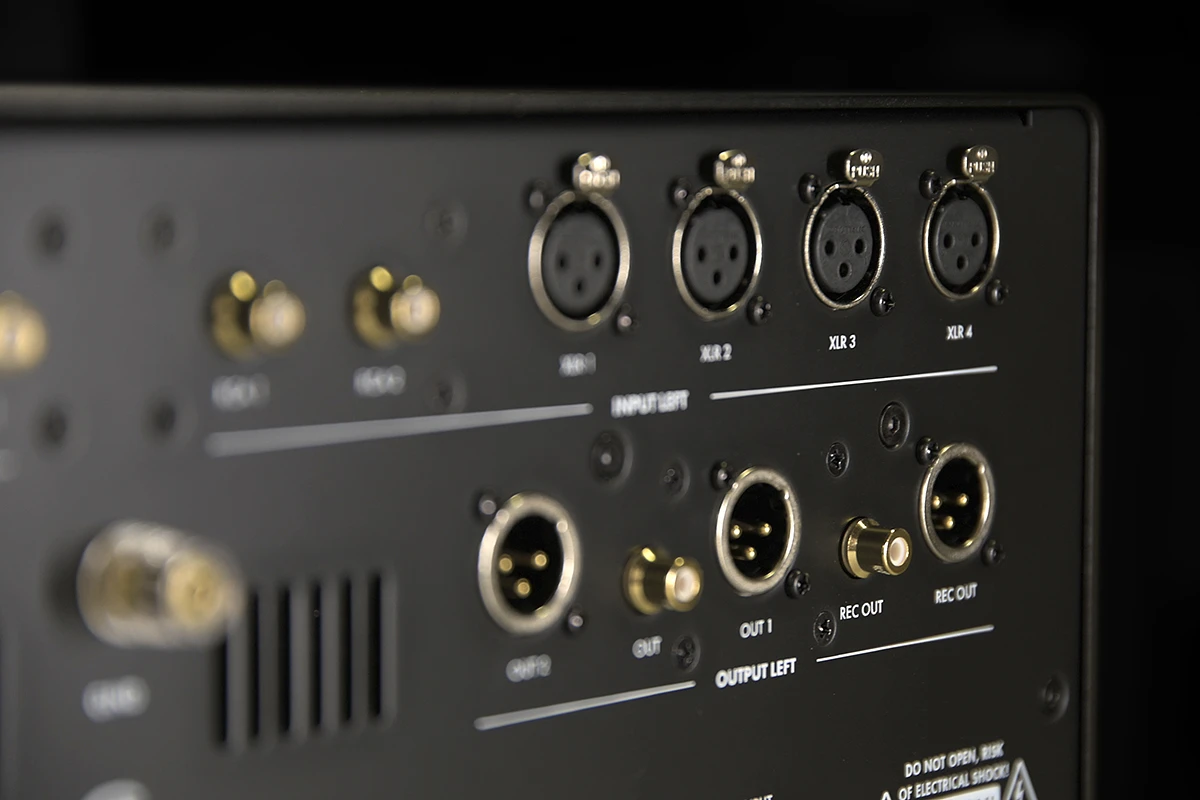

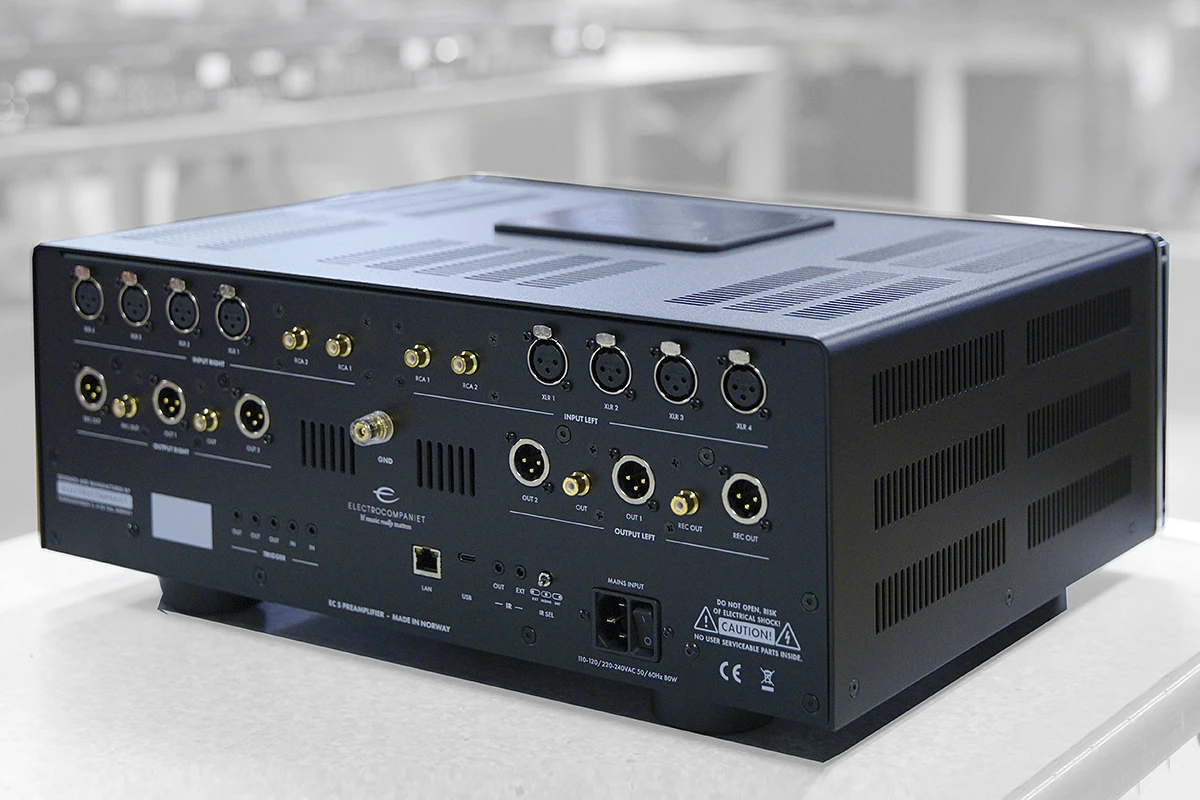

Vstupy

• 4 symetrické vstupy pro každý kanál
• 2 nesymetrické vstupy pro každý kanál
• 2 12 V spouštěcí vstupy
• Možnost volby mezi interním, externím nebo neaktivním IR snímačem
• Ethernetový port pro ovládání pomocí aplikace a pro aktualizace firmwaru

Výstupy

• 2 x symetrický výstup na kanál
• 1 x nesymetrický výstup na kanál
• 1 x symetrický výstup pro nahrávání / magnetofon na kanál
• 1 x nesymetrický výstup pro nahrávání / magnetofon na kanál
• 3 x spouštěcí 12V výstupy
• 1 x IR výstup

Ovládání hlasitosti

• Vlastní technologie regulace hlasitosti, jejíž vývoj trval 10 let
• Čistě elektronická konstrukce bez mechanických spínačů či relé
• Hlasitost se nastavuje pomocí řady paralelních odporů, aniž by došlo k jakémukoli zhoršení kvality signálu
• Signálová cesta má při regulaci hlasitosti vždy pevnou délku

• Regulace hlasitosti nepřináší žádný šum ani zkreslení a má1000 kroků
• Rozsah nastavení od –100 dB do +20 dB
• Rozlišení 0,1 dB na jeden krok v rozsahu nastavení
od –73 dB do +20 dB

Volba vstupů

• Vlastní, interně vyvinutý přepínač vstupů
• Používá interně vyvinuté elektronické přepínače
• Plně symetrická konstrukce
• Bez mechanických přepínačů nebo relé
• Absolutně bez šumu a zkreslení
• Ochrana vstupů proti elektrostatickému výboji (ESD) a přetížení

Napájení

• 2 toroidní transformátory o výkonu 80 VA
• Celková kapacita kondenzátorů 15 000 uF na kanál
• Plně nezávislé napájecí zdroje pro každý kanál
• Každý kanál disponuje třemi stupni filtrace a stabilizace napětí

Zesilovací obvody

• Plně diskrétní obvody s velmi širokým pásmem a vysokou rychlostí přeběhu
• Plně duál-mono konstrukce
• Čistá třída A od vstupu až po výstup
• Všechny tranzistory zpracovávající signál pracují bez kolísání napětí, což zajišťuje extrémně nízké zkreslení
• V signálové cestě nejsou žádné kondenzátory
• Mimořádně velká šířka pásma v otevřené smyčce, topologie AmpliWire s nízkou zápornou zpětnou vazbou

• Vysoce odolný výkonový stupeň zvládá zátěže 600 ohmů i dlouhé signální kabely
• Zapínání a vypínání výstupů pomocí elektronických spínačů
• Vnitřní ochrana proti přehřátí
• Ochrana proti stejnosměrnému proudu na výstupu

Obecné informace

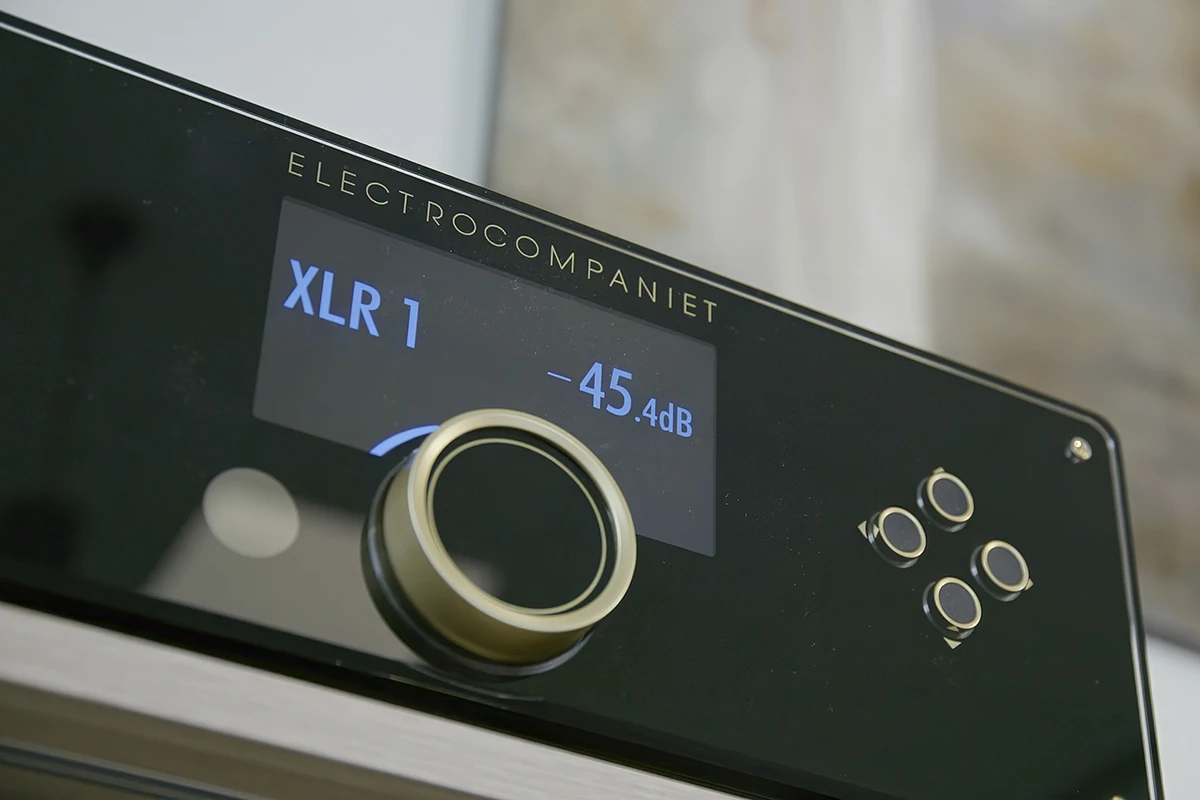

• 7palcový barevný IPS displej za akrylovým čelním panelem
• Velký ovládací knoflík hlasitosti s kuličkovým ložiskem
• Automatický výběr síťového napětí 115 V AC / 230 V
• Součástí balení je dálkový IR ovladač
• Od vstupu po výstup nejsou v signálové cestě použita žádná relé, spínače ani konektory
• Vnitřní výztuhy a chladiče tvoří velmi stabilní šasi

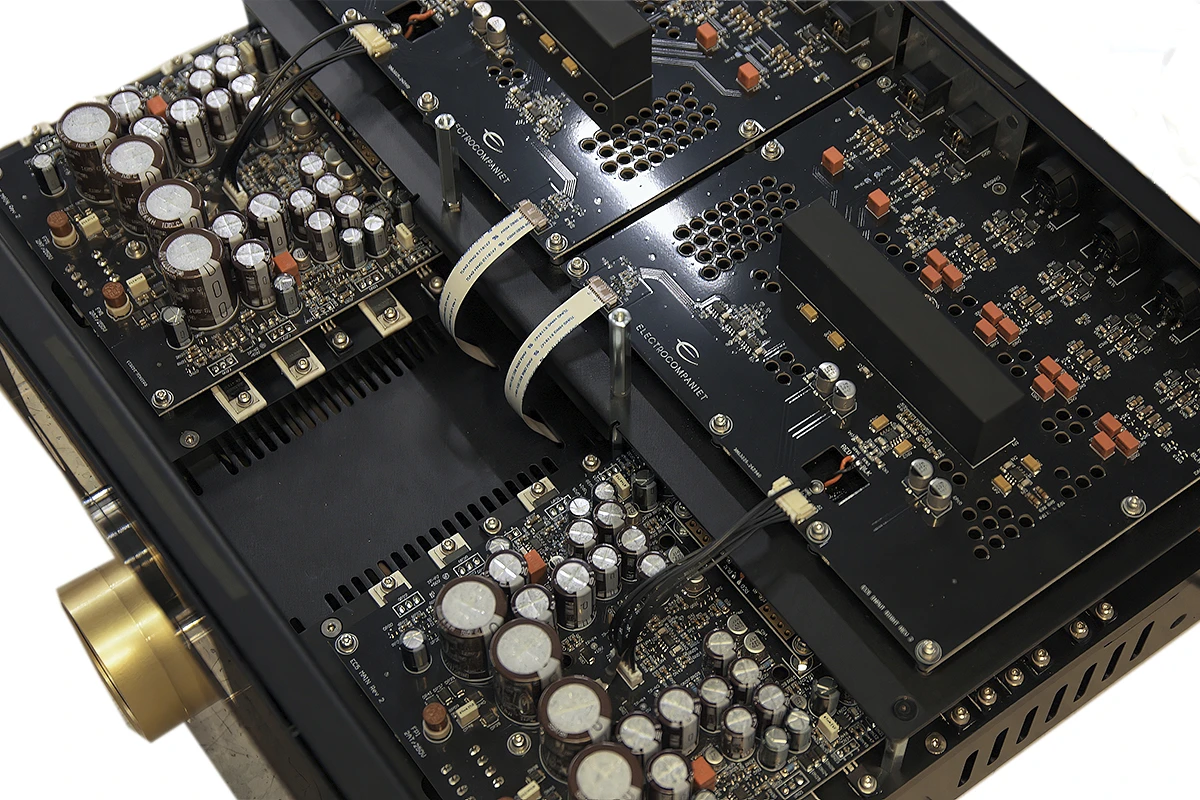

• Šasi je rozděleno na stíněnou horní a spodní část

• Veškerá analogová elektronika je umístěna v samostatném horním prostoru
• Napájecí transformátory a řídicí elektronika jsou umístěny v samostatném spodním prostoru
• Uzemňovací šroub pro externí uzemnění systému
• Regulace vyvážení sterea
• Přizpůsobení úrovně signálu a pojmenování vstupů
• Zobrazení síťového napětí na displeji
• Spotřeba v pohotovostním režimu < 0,5 W

Technické parametry

• Vstupní impedance: 47 kΩ
• Výstupní impedance: 22 Ω
• Frekvenční rozsah: 0,5 – 450 kHz
• Maximální napěťový zisk: 20 dB
• SNR (ref. 1 V, 20–20 kHz, A-vážený): 113 dB
• Separace kanálů: >120 dB
• Maximální vstupní napětí: 10 V rms
• Maximální výstupní napětí: 10 V rms
• Výstupní stejnosměrné napětí: < 1 mV

• THD+N: 0,0002 %
• Spotřeba v pohotovostním režimu: < 0,5 W
• Spotřeba v klidovém režimu: 80 W
• Hmotnost: 36 kg
• Výška: 190 mm
• Šířka: 470 mm
• Hloubka: 420 mm
